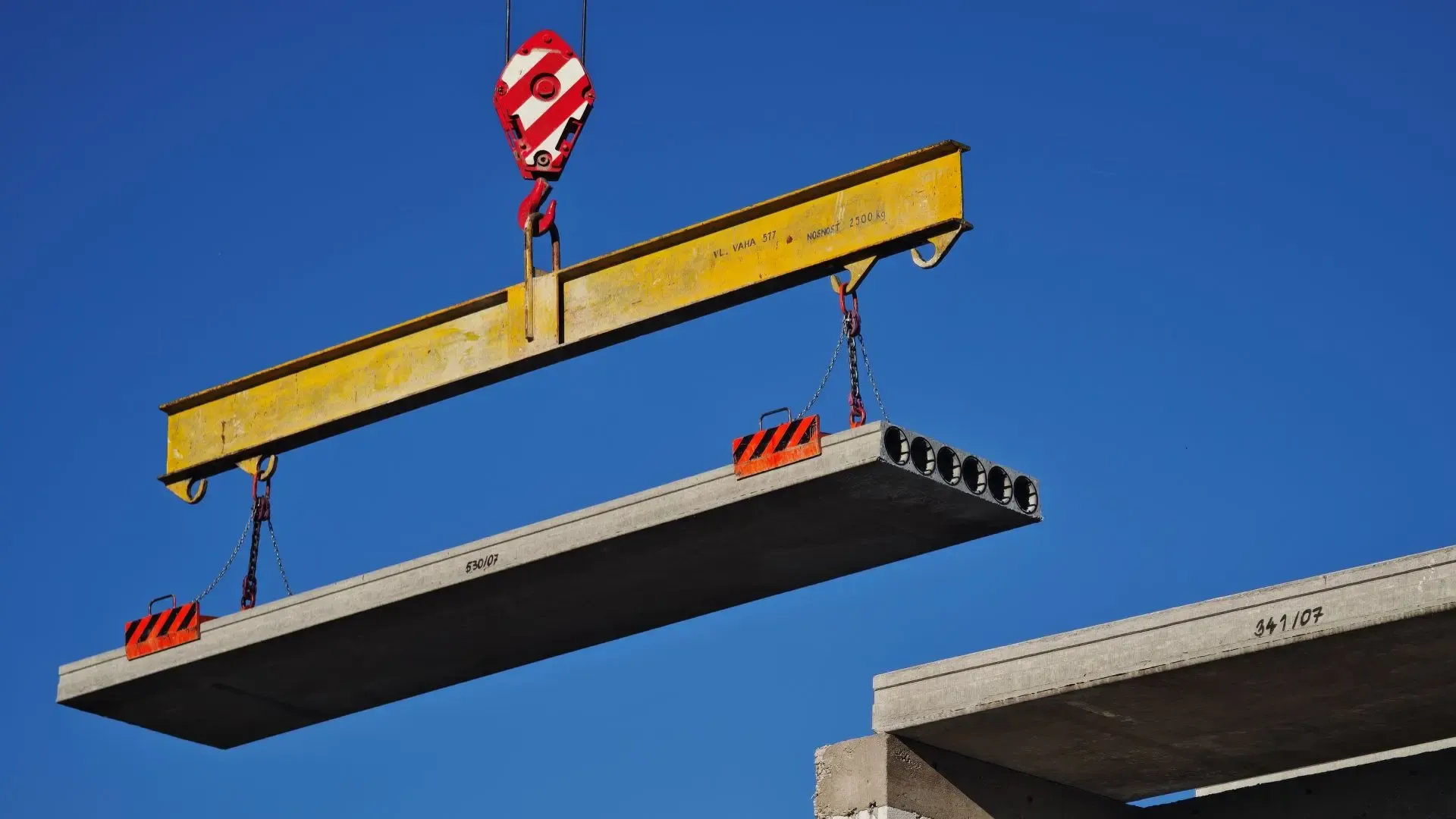

Betónové predpäté stropné panely (SPIROLL)

Čo sú predpäté stropné panely (Spiroll)?

Predpäté dutinové panely (často hľadané aj ako "spiroll panely") sú betónové prefabrikáty vystužené predpätými oceľovými lanami. Naša výroba betónových panelov sa zameriava na prvky, ktoré sú vďaka pozdĺžnym dutinám výrazne ľahšie ako plné dosky, pričom si zachovávajú extrémnu nosnosť. Tieto betónové panely na strop predstavujú modernú kvalitu.

Toto riešenie znižuje celkovú hmotnosť stavby, šetrí náklady na základy a umožňuje prekleňovať veľké priestory bez nutnosti stredových podpier.

Všestranné použitie

Stropné panely sa bežne používajú pri výstavbe:

Rodinných a bytových domov
Priemyselných hál a skladov
Občianskej vybavenosti (školy, úrady)

Sú dostupné v štandardných šírkach 1200 mm a rôznych hrúbkach (200, 265, 320 mm) podľa statických požiadaviek vášho projektu.

Rýchla a suchá výstavba

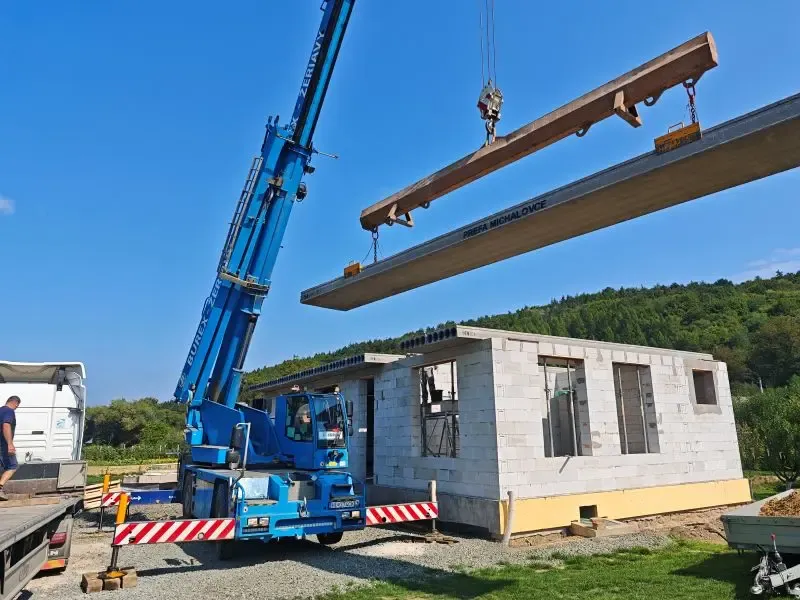

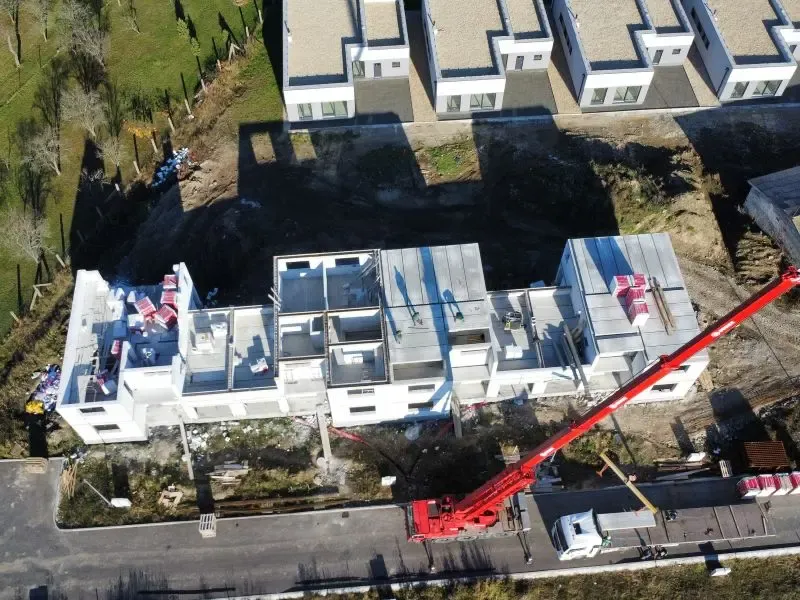

Jednou z najväčších výhod prefabrikácie je rýchlosť. Panely sa ukladajú priamo z nákladného auta pomocou žeriavu na pripravené podpery (veniec, prievlak).

Odpadá potreba zložitého debnenia, viazania výstuže a čakania na vytvrdnutie betónu. Strop je okamžite pochôdzny a zaťažiteľný, čo výrazne zrýchľuje proces výstavby celej hrubej stavby.

Technická špecifikácia

Parametre stropných panelov

Detailné technické informácie, statické tabuľky a geometria pre všetky typy našich predpätých stropných panelov.

Vyberte typ panela

Geometria

Rozmery, prierez a základné parametre

Ideálne riešenie pre bytovú výstavbu a menšie komerčné objekty. Vyznačuje sa nízkou vlastnou tiažou a dostatočnou únosnosťou pre bežné rozpony do 9 metrov.

Schematický rez panela Stropný panel SP200

Doplnkové šírky [ mm ]

310

500

690

880

1070

Základné parametre

Výška	200 [mm]
Šírka projekčná	1200 [mm]
Šírka skutočná	1190 [mm]
Plocha prierezu	0,12 [m²]
Vlastná hmotnosť stropného panelu	310 [kg/m]
Vlastná hmotnosť stropného panelu vrátane betónovej zálievky	2,7 [kN/m²]
Betón do škár	6 [l/m²]
Úložná dĺžka	100 [mm]
Vzduchová nepriezvučnosť	50 [dB]
Kročajová nepriezvučnosť	80 [dB]
Tepelný odpor	0,16 [m²K/W]
Trieda betónu	C50/60 (XC1-XC3)
Oceľ	Y1860S7
Požiarna odolnosť	REI60

Statika

Tabuľky únosnosti a statické veličiny pre vybraný variant

Zmeniť typ panela

Konfigurácia vystuženia (laná)

Označenie: SP – typ panelu; 265 – hrúbka v mm; horná výstuž/spodná výstuž (číslo bez označenia - laná ø 12,5mm, X za číslom - laná ø 9,3mm)

Prierezové charakteristiky

A_p hore

0

A_p dole

260

M_cr [kNm]

56,5

M_Rd [kNm]

66,3

V_Rd * [kN]

76,5

Tabuľka únosnosti

Max. charakteristické priťaženie q_k [ kN/m² ] **
(Stále ostatné + Ppremenné zaťaženie)
(bez vlastnej tiaže panela)

Panel:

sp200 - 0/5x

Rozpon: 3,0 m

25,30 kN/m²

Rozpon: 3,5 m

20,20 kN/m²

Rozpon: 4,0 m

16,10 kN/m²

Rozpon: 4,5 m

12,20 kN/m²

Rozpon: 5,0 m

9,50 kN/m²

Rozpon: 5,5 m

7,40 kN/m²

Rozpon: 6,0 m

5,90 kN/m²

Rozpon: 6,5 m

4,70 kN/m²

Rozpon: 7,0 m

3,70 kN/m²

Rozpon: 7,5 m

2,90 kN/m²

Rozpon: 8,0 m

2,30 kN/m²

Rozpon: 8,5 m

1,80 kN/m²

Rozpon: 9,0 m

1,30 kN/m²

* Hodnota V_Rd platí pre neprasknutý prierez v oblasti uloženia. V prípade osamelých bremien blízko podpory je nutné individuálne posúdenie.
** Hodnoty v tabuľke predstavujú maximálne charakteristické užitočné priťaženie (q_k) v kN/m ² , ktoré je možné na stropný panel aplikovať nad rámec jeho vlastnej tiaže. Výpočet uvažuje najnepriaznivejšiu kombináciu zaťaženia STN EN 1990: E _d = 1,35 . g _k (vlastná tiaž) + 1,50 . q _k (užitočné zaťaženie). Projektant hodnoty z tabuľky priamo porovnáva s charakteristickým priťažením v projekte bez ďalšieho násobenia koeficientmi bezpečnosti .
Únosnosť je garantovaná za predpokladu, že pozdĺžne škáry medzi panelmi sú riadne zaliate betónom predpísanej triedy, čím sa zabezpečí spolupôsobenie stropnej konštrukcie.
Posúdenie je vykonané podľa STN EN 1992-1-1 (Eurokód 2) a STN EN 1168 (Betónové prefabrikáty – dutinové panely).

Možné výhraby [prestupy]

Konštrukčné zásady pre otvory

Zásady pre výhraby

* Max. 1/3 dĺžky panelu
Veľkosť otvorov je ovplyvnená vystužením a zaťažením panelu SP.
Stropné dutinové panely sú vyrábané ako konštrukčné panely bez povrchovej úpravy. Môžu vykazovať 5 % vzduchových pórov z celkovej plochy panelu a vzhľadom na používanie prírodných materiálov rozdiely vo farebnom odtieni.

Modulové rozmery [mm] (+5/-25)

a 255, 445

b 115, 305, 490

c 180, 370

Dokumenty na stiahnutie

Technický list

Vyhlásenie o parametroch

Výkresy DWG

Geometria

Rozmery, prierez a základné parametre

Panel s vyššou únosnosťou určený pre väčšie rozpony a vyššie zaťaženie. Vhodný pre administratívne budovy a sklady.

Schematický rez panela Stropný panel SP265

Doplnkové šírky [ mm ]

370

595

820

1045

Základné parametre

Výška	265 [mm]
Šírka projekčná	1200 [mm]
Šírka skutočná	1190 [mm]
Plocha prierezu	0,17 [m²]
Vlastná hmotnosť stropného panelu	450 [kg/m]
Vlastná hmotnosť stropného panelu vrátane betónovej zálievky	3,9 [kN/m²]
Betón do škár	8 [l/m²]
Úložná dĺžka	100 [mm]
Vzduchová nepriezvučnosť	53 [dB]
Kročajová nepriezvučnosť	78 [dB]
Tepelný odpor	0,18 [m²K/W]
Trieda betónu	C50/60 (XC1-XC3)
Oceľ	Y1860S7
Požiarna odolnosť	REI60

Statika

Tabuľky únosnosti a statické veličiny pre vybraný variant

Zmeniť typ panela

Konfigurácia vystuženia (laná)

Označenie: SP – typ panelu; 265 – hrúbka v mm; horná výstuž/spodná výstuž (číslo bez označenia - laná ø 12,5mm, X za číslom - laná ø 9,3mm)

Prierezové charakteristiky

A_p hore

0

A_p dole

416

M_cr [kNm]

116,5

M_Rd [kNm]

146,5

V_Rd * [kN]

106,1

Tabuľka únosnosti

Max. charakteristické priťaženie q_k [ kN/m² ] **
(Stále ostatné + Ppremenné zaťaženie)
(bez vlastnej tiaže panela)

Panel:

sp265 - 0/8x

Rozpon: 5,0 m

18,40 kN/m²

Rozpon: 5,5 m

16,60 kN/m²

Rozpon: 6,0 m

14,40 kN/m²

Rozpon: 6,5 m

12,10 kN/m²

Rozpon: 7,0 m

9,90 kN/m²

Rozpon: 7,5 m

8,20 kN/m²

Rozpon: 8,0 m

6,80 kN/m²

Rozpon: 8,5 m

5,70 kN/m²

Rozpon: 9,0 m

4,70 kN/m²

Rozpon: 9,5 m

3,90 kN/m²

Rozpon: 10,0 m

3,20 kN/m²

Rozpon: 10,5 m

2,60 kN/m²

Rozpon: 11,0 m

2,00 kN/m²

Rozpon: 11,5 m

1,60 kN/m²

Rozpon: 12,0 m

1,20 kN/m²

* Hodnota V_Rd platí pre neprasknutý prierez v oblasti uloženia. V prípade osamelých bremien blízko podpory je nutné individuálne posúdenie.
** Hodnoty v tabuľke predstavujú maximálne charakteristické užitočné priťaženie (q_k) v kN/m ² , ktoré je možné na stropný panel aplikovať nad rámec jeho vlastnej tiaže. Výpočet uvažuje najnepriaznivejšiu kombináciu zaťaženia STN EN 1990: E _d = 1,35 . g _k (vlastná tiaž) + 1,50 . q _k (užitočné zaťaženie). Projektant hodnoty z tabuľky priamo porovnáva s charakteristickým priťažením v projekte bez ďalšieho násobenia koeficientmi bezpečnosti .
Únosnosť je garantovaná za predpokladu, že pozdĺžne škáry medzi panelmi sú riadne zaliate betónom predpísanej triedy, čím sa zabezpečí spolupôsobenie stropnej konštrukcie.
Posúdenie je vykonané podľa STN EN 1992-1-1 (Eurokód 2) a STN EN 1168 (Betónové prefabrikáty – dutinové panely).

Možné výhraby [prestupy]

Konštrukčné zásady pre otvory

Zásady pre výhraby

* Max. 1/3 dĺžky panelu
Veľkosť otvorov je ovplyvnená vystužením a zaťažením panelu SP.
Stropné dutinové panely sú vyrábané ako konštrukčné panely bez povrchovej úpravy. Môžu vykazovať 5 % vzduchových pórov z celkovej plochy panelu a vzhľadom na používanie prírodných materiálov rozdiely vo farebnom odtieni.

Modulové rozmery [mm] (+5/-25)

a 310, 540

b 120, 350, 580

c 210, 440

Dokumenty na stiahnutie

Technický list

Vyhlásenie o parametroch

Výkresy DWG

Geometria

Rozmery, prierez a základné parametre

Najsilnejší stropný panel pre extrémne rozpony a zaťaženia. Ideálny pre priemyselné haly a nákupné centrá.

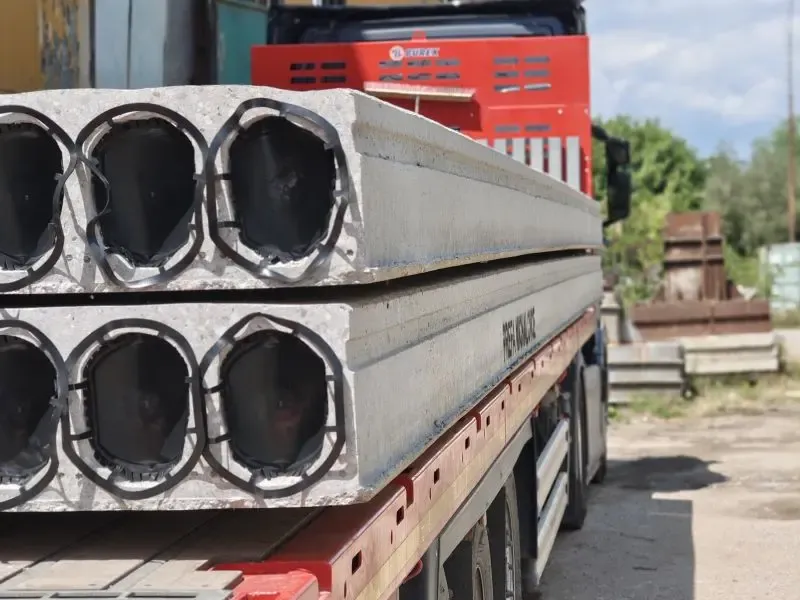

Schematický rez panela Stropný panel SP320

Doplnkové šírky [ mm ]

370

595

820

1045

Základné parametre

Výška	320 [mm]
Šírka projekčná	1200 [mm]
Šírka skutočná	1190 [mm]
Plocha prierezu	0,19 [m²]
Vlastná hmotnosť stropného panelu	480 [kg/m]
Vlastná hmotnosť stropného panelu vrátane betónovej zálievky	4,2 [kN/m²]
Betón do škár	9,5 [l/m²]
Úložná dĺžka	100 [mm]
Vzduchová nepriezvučnosť	53 [dB]
Kročajová nepriezvučnosť	78 [dB]
Tepelný odpor	0,20 [m²K/W]
Trieda betónu	C50/60 (XC1-XC3)
Oceľ	Y1860S7
Požiarna odolnosť	REI60

Statika

Tabuľky únosnosti a statické veličiny pre vybraný variant

Zmeniť typ panela

Konfigurácia vystuženia (laná)

Označenie: SP – typ panelu; 265 – hrúbka v mm; horná výstuž/spodná výstuž (číslo bez označenia - laná ø 12,5mm, X za číslom - laná ø 9,3mm)

Prierezové charakteristiky

A_p hore

0

A_p dole

558

M_cr [kNm]

175,4

M_Rd [kNm]

241,1

V_Rd * [kN]

153,1

Tabuľka únosnosti

Max. charakteristické priťaženie q_k [ kN/m² ] **
(Stále ostatné + Ppremenné zaťaženie)
(bez vlastnej tiaže panela)

Panel:

sp320 - 0/6

Rozpon: 7,0 m

17,80 kN/m²

Rozpon: 8,0 m

13,20 kN/m²

Rozpon: 9,0 m

9,60 kN/m²

Rozpon: 10,0 m

7,10 kN/m²

Rozpon: 11,0 m

5,30 kN/m²

Rozpon: 12,0 m

3,90 kN/m²

Rozpon: 13,0 m

2,80 kN/m²

Rozpon: 14,0 m

1,90 kN/m²

* Hodnota V_Rd platí pre neprasknutý prierez v oblasti uloženia. V prípade osamelých bremien blízko podpory je nutné individuálne posúdenie.
** Hodnoty v tabuľke predstavujú maximálne charakteristické užitočné priťaženie (q_k) v kN/m ² , ktoré je možné na stropný panel aplikovať nad rámec jeho vlastnej tiaže. Výpočet uvažuje najnepriaznivejšiu kombináciu zaťaženia STN EN 1990: E _d = 1,35 . g _k (vlastná tiaž) + 1,50 . q _k (užitočné zaťaženie). Projektant hodnoty z tabuľky priamo porovnáva s charakteristickým priťažením v projekte bez ďalšieho násobenia koeficientmi bezpečnosti .
Únosnosť je garantovaná za predpokladu, že pozdĺžne škáry medzi panelmi sú riadne zaliate betónom predpísanej triedy, čím sa zabezpečí spolupôsobenie stropnej konštrukcie.
Posúdenie je vykonané podľa STN EN 1992-1-1 (Eurokód 2) a STN EN 1168 (Betónové prefabrikáty – dutinové panely).

Možné výhraby [prestupy]

Konštrukčné zásady pre otvory

Zásady pre výhraby

* Max. 1/3 dĺžky panelu
Veľkosť otvorov je ovplyvnená vystužením a zaťažením panelu SP.
Stropné dutinové panely sú vyrábané ako konštrukčné panely bez povrchovej úpravy. Môžu vykazovať 5 % vzduchových pórov z celkovej plochy panelu a vzhľadom na používanie prírodných materiálov rozdiely vo farebnom odtieni.

Modulové rozmery [mm] (+5/-25)

a 320, 540

b 100, 330

c 200, 420

Dokumenty na stiahnutie

Technický list

Vyhlásenie o parametroch

Výkresy DWG

Máte záujem o naše stropné panely?

Vyžiadajte si nezáväznú cenovú ponuku a my vám pomôžeme s výberom najvhodnejšieho typu pre vašu stavbu.

Požiadať o cenovú ponuku

FAQ

Časté otázky

Aká je dodacia lehota?

Štandardná výroba trvá 2-4 týždne od schválenia kladačského plánu. V sezóne sa môže termín líšiť, preto odporúčame objednávať v predstihu.

Zabezpečujete aj montáž?

Sme výrobná spoločnosť, montáž priamo nerealizujeme. Zabezpečíme však dopravu alebo žeriav a dodáme vám podrobný kladačský plán, podľa ktorého vaša stavebná firma panely jednoducho uloží pomocou žeriavu.

Je potrebný veniec pod panely?

Áno, panely sa ukladajú na vyrovnaný železobetónový veniec. Povrch musí byť rovný, hladký a vyzretý.

Ako sa riešia otvory pre komín alebo schody?

Menšie prestupy (do cca 150mm) sa dajú vŕtať na stavbe do dutín. Väčšie otvory a výrezy (komín, schodisko) pripravujeme priamo vo výrobe podľa projektu (výmeny, skrátené panely).

Aká je cena za m² a kde nájdem cenník pre stropné panely Spiroll?

Cena za predpäté stropné panely (Spiroll panely cena) závisí od hrúbky profilu, statického vystuženia a celkovej plochy. Univerzálny cenník neuvádzame, keďže každá výroba betónových panelov je naceňovaná individuálne. Napíšte nám a my vám pošleme presnú kalkuláciu za m2.

Aké podklady sú potrebné na nacenenie? Máte technický list alebo DWG?

Pre presnú kalkuláciu potrebujeme výkresovú časť vášho projektu. Zašlite nám pôdorys, rez objektom a statickú správu ideálne v elektronickej forme (PDF alebo DWG). Technický list a detaily zasielame v rámci kladačského plánu pre vaše betónové panely na strop.
