Betónové stropné panely

Betónové stropné panely sú predpäté dosky s pozdĺžnymi dutinami, hovorí sa im aj spiroll. Z panelov uložených vedľa seba vznikne strop alebo plochá strecha bez debnenia.

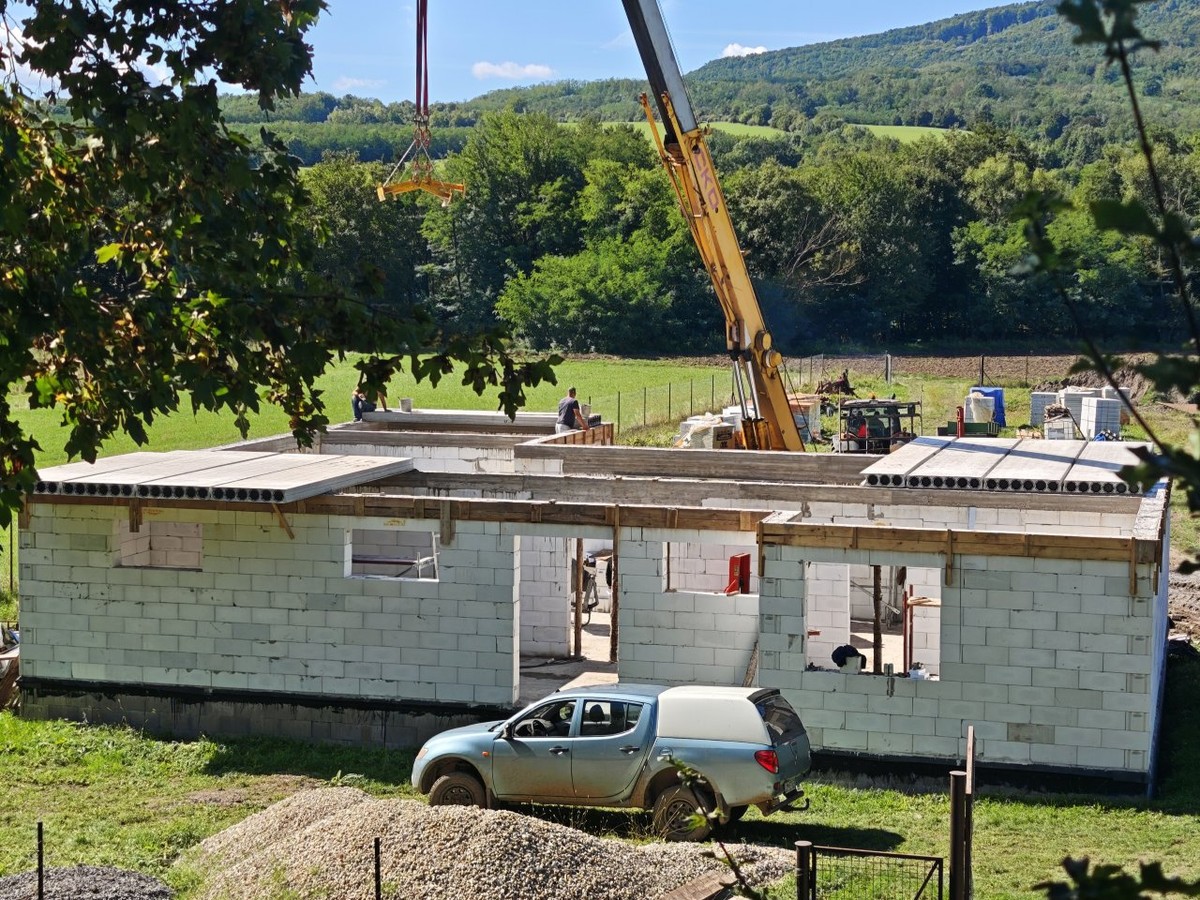

Žeriav dvíha dutinový stropný panel k uloženiu na stavbe

Kde sa panely používajú

  • bytové domy a rodinné domy
  • občianske a administratívne budovy
  • priemyselné a skladové objekty
  • nadstavby a prístavby existujúcich budov

Typy panelov

Typ panelu a obsadenie lán určí statický návrh podľa rozpätia a zaťaženia stropu.

Model panelu SP200, pohľad na čelo s dutinami

SP200

Najnižší a najľahší z našich troch typov. Navrhuje sa na menšie rozpätia a nosné steny zaťaží najmenej.

Predpätý stropný panel SP200

Ukážky realizácií

Čo hovoria zákazníci

Na Google máme hodnotenie 4,7 z 5 (10 recenzií).

  • Hodnotenie 5 z 5

    „So službami tejto firmy sme boli nadmieru spokojní. Pán majiteľ bol veľmi pohotový, všetko sme vyriešili bez problémov a v termíne, na akom sme sa dohodli.“

    Martina · recenzia na Google
  • Hodnotenie 5 z 5

    „Maximálna spokojnosť. Pán ochotne poradil, vysvetlil aj pri svojpomocnom stavaní. Dodané bolo v dohodnutom dátume.“

    Marian · recenzia na Google
  • Hodnotenie 5 z 5

    „Skvelý prístup k zákazníkovi, ochota poradiť pri pokládke (robil som svojpomocne). Určite odporúčam obrátiť sa na výrobcu.“

    Pavol · recenzia na Google

Od cenovej ponuky po dodanie

  1. Cenová ponuka

    Z projektu, architektúry aj statiky, navrhneme typ a skladbu panelov a pripravíme ponuku. Ak chcete strop zo stropných panelov, povedzte to projektantovi ešte pred návrhom stavby.

  2. Objednávka a záloha

    Po prijatí cenovej ponuky pošlete písomnú objednávku. Vystavíme zálohovú faktúru.

  3. Kladací plán

    Po úhrade zálohovej faktúry nakreslíme kladací plán stropu: rozmiestnenie a dĺžky panelov, otvory a prestupy.

  4. Kontrola a odsúhlasenie

    Plán skontrolujete, hlavne rozmery a polohu prestupov, a odsúhlasíte ho. Stavbu nezameriavame, plán kreslíme podľa projektu.

  5. Výrobná dokumentácia

    Kladací plán dokončíme a doplníme výrobnú dokumentáciu ku každému panelu.

  6. Výroba

    Keď poznáme termín dodania, zadáme panely do výroby.

  7. Termín dodania

    Presný deň a čas dodania nám potvrďte najneskôr 10 dní vopred.

Ako funguje predpätý dutinový panel

Stropný panel je predpätá betónová doska s pozdĺžnymi dutinami. Laná v rebrách medzi dutinami sa napnú ešte pred betonážou. Po vytvrdnutí betónu sa laná uvoľnia a betón stlačia.

Priečny rez dutinovým panelom SP200: šesť kruhových dutín, miesta predpínacích lán v spodnej a hornej časti a profil pozdĺžnej škáry na bokoch
Priečny rez panelom SP200: 1 predpínacie laná (dole, podľa statického návrhu aj hore), 2 dutiny, 3 profil pozdĺžnej škáry.
  1. Predpätie umožní väčšie rozpätie

    Tlak od lán pôsobí proti ťahu od zaťaženia. Panel sa preto menej prehne a preklenie väčšie rozpätie bez stĺpov a prievlakov uprostred miestnosti. Koľko ktorý typ unesie, je v tabuľkách únosností.

  2. Dutiny znižujú vlastnú hmotnosť

    Dutiny sú tam, kde betón k únosnosti neprispieva. Panel je preto ľahší ako plná doska rovnakej výšky a menej zaťaží nosné steny. V mieste dutín sa vedú aj menšie prestupy pre rozvody.

  3. Škáry spoja panely do jedného stropu

    Boky panelu majú profil, ktorý po uložení vytvorí medzi susednými panelmi škáru. Na stavbe sa zalejú betónom iba škáry a veniec, plocha stropu sa nedební.

  4. Dĺžky a otvory podľa projektu

    Extrúder Elematic vyrobí na dráhe súvislý pás. Po vytvrdnutí ho režeme na dĺžky podľa kladacieho plánu, v ktorom ešte pred výrobou odsúhlasíte dĺžky, otvory aj prestupy.

Výhody stropu zo stropných panelov

  • Väčšie rozpätie bez stĺpov
  • Vysoká únosnosť
  • Montáž stropu za jeden deň
  • Bez debnenia, minimum mokrých procesov

Výroba stropných panelov

Stropné panely vyrábame novým extrúderom fínskej firmy Elematic. Stroj ide po dráhe a okolo napnutých predpínacích lán formuje z betónu súvislý pás s dutinami. Keď betón dozrie, laná uvoľníme a pás rozrežeme na dĺžky podľa kladacieho plánu stavby.

Časté otázky o stropných paneloch

Aké rozpätie (rozpon) môže mať stropný panel?

Závisí od typu panelu, obsadenia lán a zaťaženia. Koľko panel pri danej dĺžke unesie, je v tabuľkách únosností typov SP200, SP265 a SP320. Pre vašu stavbu rozpätie určí statický návrh.

Aké podklady potrebujete na cenovú ponuku?

Kompletnú projektovú dokumentáciu, architektúru aj statiku. Najmenej pôdorysy, rezy a skladby stropov alebo plochých striech, prípadne navrhované zaťaženie. Pošlite ju v PDF alebo DWG cez formulár cenovej ponuky.

Ako sa panely ukladajú?

Koncami na nosné steny, prievlaky alebo nosníky, na dĺžku najmenej 100 mm. Podklad musí byť rovný, preto sa panely bežne ukladajú na pásy EPDM, prípadne do cementovej malty M10 hrubej najmenej 10 mm. Viac v časti Uloženie panelov.

Ako sa zalievajú škáry medzi panelmi?

Škáry sa vyčistia, navlhčia a zalejú betónom aspoň C20/25 s kamenivom do 8 mm. Zvyčajne sa betónujú naraz s vencom. Výstuž v škárach určí statik. Viac v časti Pozdĺžne škáry.

Dajú sa v paneloch vytvárať otvory?

Áno, ale treba ich naplánovať ešte pred výrobou. Zakreslíme ich do kladacieho plánu a vy ich polohu skontrolujete, pretože stavbu nezameriavame. Malé prestupy sa vŕtajú v mieste dutín, väčšie otvory potrebujú oceľovú výmenu a statické posúdenie. Predpínacie laná a rebrá sa nesmú prerušiť. Viac v časti Otvory a prestupy.

Zabezpečujete dopravu?

Áno, panely dovezieme na stavbu. Presný deň a čas dodania nám potvrďte najneskôr 10 dní vopred. Viac na stránke Doprava a montáž stropných panelov.

Zabezpečujete montáž?

Áno, po dohode. Ak montáž chcete, napíšte to do dopytu. Bežne panely vyrobíme a privezieme, ukladá ich stavebná firma podľa projektu. Kliešte na montáž požičiame.

Čo znamená označenie SP200, SP265 a SP320?

Číslo v označení je konštrukčná výška panelu v milimetroch, napríklad SP265 má výšku 265 mm.

Čo sú spiroll panely?

Tak sa na stavbách bežne hovorí predpätým dutinovým stropným panelom. Názov pochádza od kanadskej firmy Spiroll, dnes sa však používa pre všetky panely tohto typu. My ich vyrábame na extrúderi fínskej firmy Elematic a označujeme SP200, SP265 a SP320.

Od čoho závisí cena stropných panelov?

Od typu a počtu panelov, ich dĺžok, obsadenia lán, úprav, ako sú otvory a výrezy, a od dopravy. Preto ju počítame až podľa konkrétneho projektu.

Cenová ponuka na stropné panely

Pošlite architektúru aj statiku v PDF alebo DWG. Typ a skladbu panelov navrhneme v cenovej ponuke.
