Skladba podlahy nad stropnými panelmi SPIROLL: od nosnej dosky po nášľapnú vrstvu

Podlaha nad panelovým stropom nie je komplikovaná, má však pevne dané poradie vrstiev. Ak sa niektorá vynechá alebo spraví narýchlo, prejaví sa to zvukom krokov od susedov, prasklinou v poteru, popraskanými fabiónmi alebo vodou, ktorá zostala v dutinách panelov.

Nižšie nájdete odporúčanú skladbu nad predpätými dutinovými panelmi SPIROLL spolu s podmienkami uloženia a detailmi, ktoré rozhodujú o tom, či bude podlaha tichá a bez porúch.

Odporúčaná skladba podlahy krok za krokom

Smerom od nosnej konštrukcie nahor platí toto poradie vrstiev:

#	Vrstva	Materiál
1	Nosná konštrukcia	predpäté dutinové panely SPIROLL (príp. Leier LHD) so zaliate škáry
2	Vyrovnávacia a inštalačná vrstva	ľahký betón, penobetón alebo podlahový polystyrén (EPS)
3	Kročajová izolácia	Ethafoam, elastifikovaný polystyrén alebo minerálna čadičová vlna
4	Obvodový dilatačný pásik	pružný pás (napr. Ethafoam) hrúbky 5 mm
5	Roznášacia vrstva	betónová mazanina / poter hrúbky 45 až 50 mm
6	Nášľapná vrstva	dlažba, plávajúci laminát alebo vinyl, parkety

1. Nosná vrstva. Základom je strop z predpätých dutinových panelov. Pozdĺžne škáry medzi panelmi sa zalievajú betónom triedy min. C16/20 až C20/25 a panely sa prepoja so stužujúcim obvodovým vencom. Až vtedy funguje strop ako jedna tuhá doska.

2. Vyrovnávacia a inštalačná vrstva. Na vyrovnanie nerovností hornej plochy panelov a na vedenie rozvodov. Káble, vodovodné či vykurovacie potrubia sa vedú v tejto vrstve — do samotných panelov sa nezasahuje.

3. Kročajová izolácia. Pružná vrstva, ktorá oddelí poter od nosnej konštrukcie a zabráni prenosu vibrácií z chôdze do stropu. Používa sa tvarovo prispôsobiteľná izolácia proti kročajovému hluku.

4. Obvodový dilatačný pásik. Po celom obvode stien sa osadzuje pružný pás hrúbky napr. 5 mm. Zabraňuje pevnému spojeniu poteru so zvislým murivom — bez neho sa hluk prenáša do stien a poter popraská.

5. Roznášacia vrstva. Betónová mazanina (poter) v hrúbke 45 až 50 mm. V rámci celej konštrukcie sa odporúča minimálna celková hrúbka podlahových vrstiev nad panelom 80 mm — je v nej priestor pre rozvody, izoláciu aj poter.

6. Nášľapná vrstva. Finálny povrch interiéru — dlažba s lepidlom, plávajúca laminátová alebo vinylová podlaha, parkety.

Železobetónová nadbetonávka s KARI sieťou? Väčšinou nie

Celoplošná nadbetonávka priamo na povrchu panelov nie je štandardne potrebná, pretože panely sú samonosné a zaťaženie prenášajú samy. Zbytočne by zvýšila hmotnosť stropu aj výšku podlahy.

(Poznámka: Nadbetonávku navrhuje výhradne statik — napríklad pri extrémne vysokom bodovom či líniovom zaťažení alebo na zabezpečenie lepšieho roznosu zaťaženia. Bez jeho pokynu ju nerobte.)

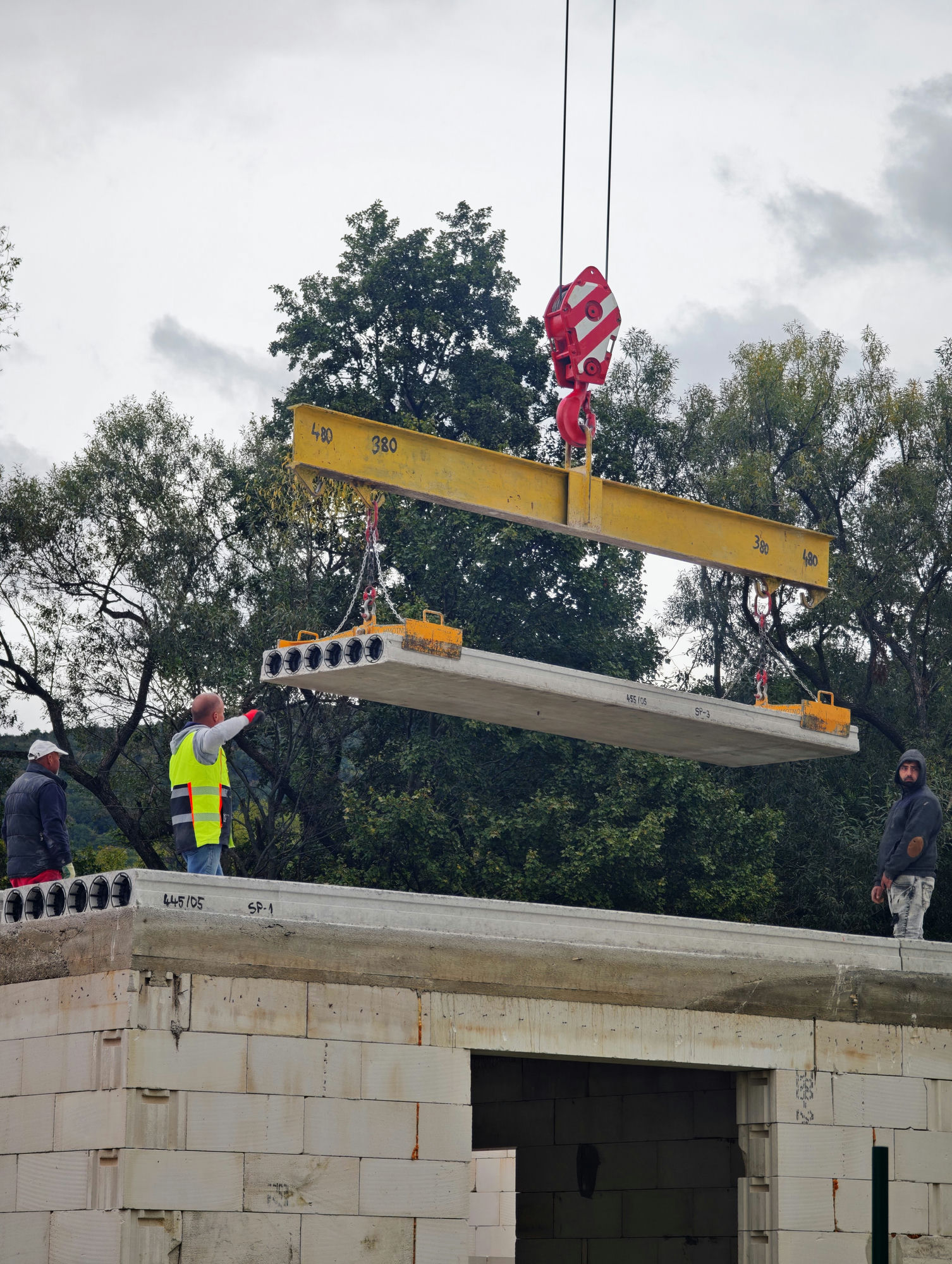

Uloženie panelov, podklad a obvodový veniec

Ako dlho musia byť panely uložené

Štandardne sa navrhuje uloženie 100 až 150 mm. Pri paneloch Leier LHD platí navyše podmienka uloženia minimálne 1/100 rozpätia, pričom hodnota nesmie klesnúť pod tabuľkové rozmedzie 80 až 150 mm podľa hrúbky panelu. Konkrétnu dĺžku uloženia vždy určuje projekt.

Podkladové lôžko

Panely sa ukladajú po celej šírke podpory, bez viditeľných medzier. Podkladom môže byť:

• lôžko z cementovej malty MC5 alebo MC10 v hrúbke 10 až 15 mm,
• elastický neoprénový alebo pryžový pás hrúbky min. 5 mm,
• plastové podložky.

Požiadavky na murivo pod panelmi

Podkladové murivo	Riešenie
mäkké murivo (napr. pórobetón / Ytong) alebo murivo s pevnosťou pod P10	železobetónový veniec alebo roznášacia betónová mazanina s vloženou výstužou, hrúbka min. 50 mm
nosné murivo s pevnosťou min. P10	panely možno uložiť priamo na zdivo, oparené vyrovnávacou vrstvou betónu C16/20 hrúbky 10 až 50 mm

Zálievka škár a obvodový stužujúci veniec

Pozdĺžne drážky medzi panelmi sa zalievajú betónom triedy min. C16/20, resp. C20/25, s maximálnou frakciou kameniva 8 mm. Do škár sa vkladá prúbežná zálievková výstuž ø 8 mm, ktorá sa zakotví do obvodového stužujúceho venca.

Proti zatečeniu betónovej zmesi hlboko do dutín sa na konce panelov osadzujú plastové koncové ucpávky.

Kročajový a vzduchový hluk: čo rieši skladba podlahy

Vzduchová nepriezvučnosť panelov je daná ich hmotnosťou. Reč ani televíziu nepočuť:

Hrúbka panelu	Vzduchová nepriezvučnosť Rw
200 mm	50 dB
265 mm	53 – 54 dB
320 mm	55 dB

Iné je to pri kročajovom hluku. Holý betón dosahuje 77 až 85 dB a vibrácie z chôdze vedie ďalej do konštrukcie. Práve preto je plávajúca podlaha s kročajovou izoláciou a obvodovými dilatačnými pásikmi povinnou súčasťou skladby, nie doplnkom. Viac o tom, prečo panelový strop nie je hlučnejší než monolit, píšeme v článku o mýtoch o stropných paneloch.

Požiarna odolnosť stropu

Štandardná požiarna odolnosť panelov sa pohybuje od 45 do 100 minút v závislosti od hrúbky dielca, krytia výstužou a počtu predpínacích lán. Ak potrebujete viac, riešenia sú dve:

• omietka z maltových skupín I., II. alebo III. s vloženou sieťou alebo pletivom pri hrúbke nad 15 mm,
• požiarny sadrokartónový podhľad.

Konkrétnu požiadavku vždy určuje projektant podľa požiarneho úseku.

Vŕtanie, otvory a inštalačné rozvody

Do stropu sa smie vŕtať výhradne diamantovým vŕtaním alebo rezaním, a to v osiach pozdĺžnych dutín. Plné betónové stojiny medzi dutinami sú zakázanou zónou — vedú v nich predpínacie laná. Zbíjačky, sekanie a búranie úderom sú prísne zakázané, otrasy narúšajú štruktúru predpätého betónu.

V systéme SPIROLL sa na stavbe dajú zhotoviť vývrty pre inžinierske siete až do priemeru 400 mm, ak nezasiahnu laná a neznížia únosnosť panela o viac ako 15 %. Výrobca Leier dodatočné vytváranie otvorov na stavbe zakazuje.

Veľké otvory (komín, schodisko, šachta) sa neriešia vŕtaním, ale vynechaním panela a osadením oceľovej výmeny zavesenej na susedné panely. Celý postup vrátane odvodnenia dutín a ich využitia ako chráničiek pre kabeláž popisujeme v článku o vŕtaní a kotvení do dutinového stropu.

Pred aplikáciou stierok a podláh sa uistite, že v dutinách nezostala voda po hrubej stavbe. Odvodňovacie otvory sa vo výrobe nerobia — v prípade potreby ich treba na stavbe prebŕtať v osiach dutín zo spodnej strany, nechať vodu vytiecť a po vyschnutí otvory zatmeliť.

Čo so spodným lícom panelov

Skladba podlahy je len jedna strana stropu. Spodný líc sa rieši podľa toho, aký vzhľad chcete — od priznanej V-škály po celistvý omietnutý strop alebo sadrokartónový podhľad. Všetky možnosti a postupy nájdete v článku Úprava spodného líca panelov.

Jednu vec treba zopakovať: nenosné murované príčky sa nesmú vymurovať natvrdo až pod strop. Ponecháva sa dilatačná medzera 20 až 30 mm vyplnená pružným materiálom (vata, polystyrén), a to kvôli prirodzenému dotvarovaniu stropu.

Čo skontrolovať pred betonážou poteru

• zálievka škár vykonaná betónom min. C16/20 vrátane výstuže ø 8 mm zakotvenej do venca,
• koncové ucpávky na mieste, dutiny bez zvyškov betónovej zmesi,
• obvodový dilatačný pásik po celom obvode stien, hrúbky 5 mm,
• kročajová izolácia položená celoplošne, bez vynechaných miest,
• rozvody uložené a prekryté, nad izoláciou už nič nevedie,
• dutiny odvodnené prebŕtaním otvorov v osiach dutín, otvory po vyschnutí zatmelené.

---

Samotná skladba nie je zložitá — stačí dodržať poradie vrstiev a nenechať vnútri žiadnu skratku. Najčastejšie chyby vznikajú pri obvode: chýbajúci dilatačný pásik alebo poter dotiahnutý na tesno k stene. Práve tie neskôr spôsobujú praskliny, ktoré sa nesprávne pripisujú stropu.

Ak riešite novostavbu, pozrite si parametre a rozmery stropných panelov SPIROLL alebo prehľad stropných systémov. S konkrétnou skladbou vám radi poradíme — pošlite nám výkres alebo fotografiu.
