Ako vŕtať do dutinového stropu: otvory, kotvenie a pravidlá

Pri dokončovaní domu príde chvíľa, keď treba vytvoriť prestup pre potrubie, zavesiť podhľad alebo viesť káble a rekuperáciu. Pri dutinových paneloch sa to dá riešiť, ale nie ľubovoľným spôsobom.

V paneli sa striedajú pozdĺžne dutiny a plné betónové stojiny. V spodnej časti stojín sú predpínacie oceľové laná, ktoré sa podieľajú na únosnosti stropu. Nesprávne umiestnený otvor alebo kotva preto môže poškodiť panel a zmeniť jeho statické správanie.

Tento článok vychádza z pravidiel pre predpäté dutinové panely SPIROLL. Výrobcovia používajú rôzne systémy a pravidlá sa môžu líšiť. Pred každým zásahom si overte konkrétny technický list a väčší zásah konzultujte s projektantom alebo statikom.

Tri pravidlá v skratke

1. Žiadny príklep. Búracie kladivo, zbíjačka ani sekáč na panel nepatria. Iba diamantové vŕtanie alebo rezanie.
2. Iba osi dutín. Do plných stojín medzi dutinami sa nesmie zasahovať — sú v nich predpínacie laná.
3. Väčší otvor = statik. Malé otvory (do 15 % zníženia únosnosti) sa dajú riešiť na stavbe, väčšie posudzuje statik.

Prvá zásada: žiadne sekanie, búranie ani príklep

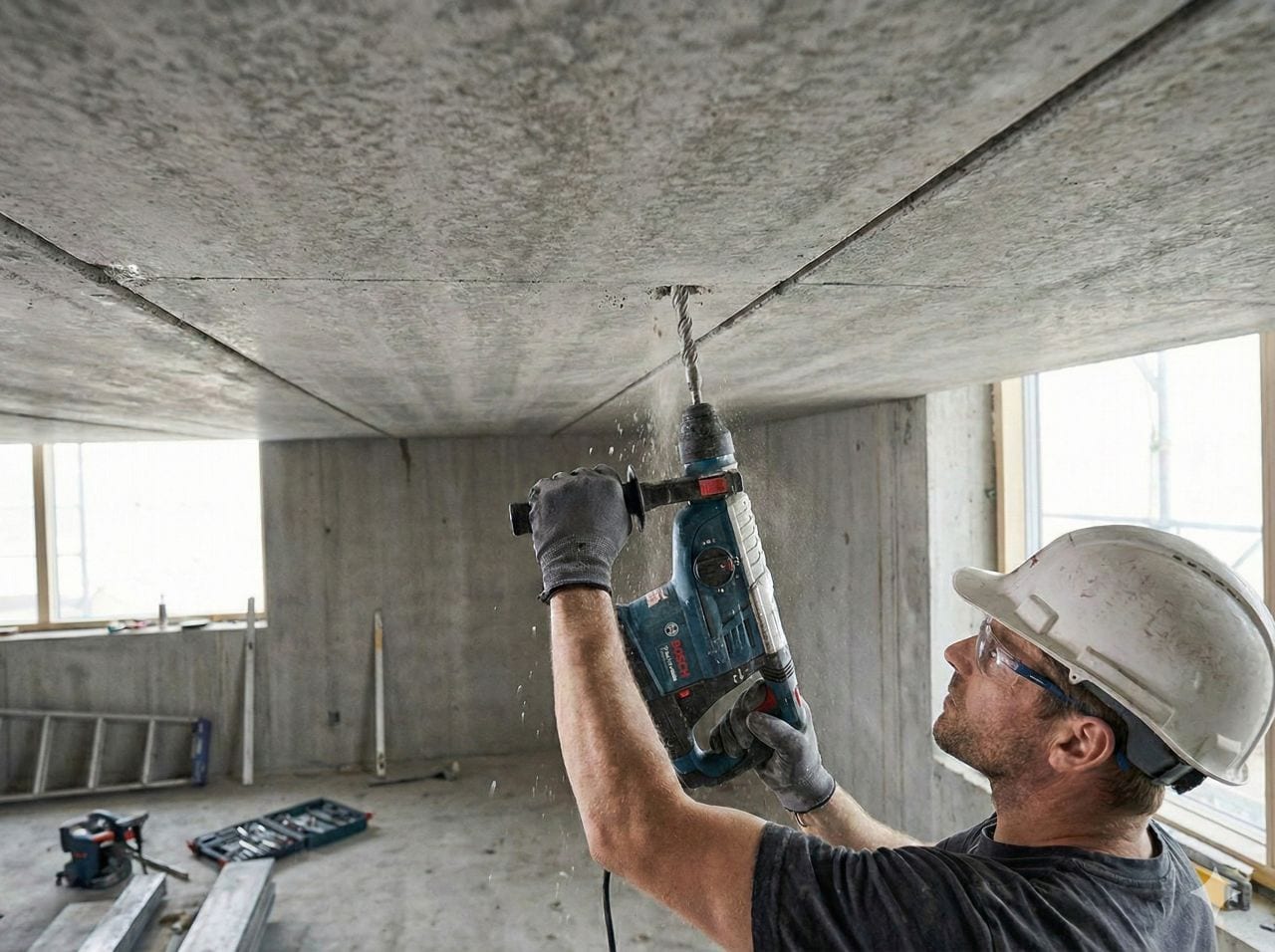

Dodatočné otvory sa vytvárajú výhradne diamantovým vŕtaním alebo rezaním — napríklad diamantovou jadrovou korunkou, ktorá betón obrusuje hladko a bez rázov.

Na panel nepatrí búracie kladivo, zbíjačka ani sekáč. Dôvod je konkrétny: vibrácie a úderové rázy narúšajú mikroštruktúru predpätého betónu a poškodzujú väzbu medzi betónom a vysokopevnostnou predpínacou oceľou. Pri paneli, ktorý prenáša zaťaženie bez strednej podpory, nie je priestor na improvizáciu.

Diamantový nástroj však neznamená, že možno vŕtať kdekoľvek. Aj diamantová korunka môže prerezať predpínacie lano. Rozhodujúca je poloha otvoru.

Kde sa smie a nesmie vŕtať

Bezpečná zóna — osi pozdĺžnych dutín. Vŕtanie a kotvenie je povolené výhradne v osiach pozdĺžnych odľahčovacích dutín.

Zakázaná zóna — plné betónové stojiny (rebrá). Do plných stojín medzi dutinami sa nesmie vŕtať ani inak zasahovať. Práve v nich sú vedené predpínacie oceľové laná s predpätím až 1860 MPa. Ich prevŕtanie alebo narezanie má priamy negatívny dopad na momentovú a šmykovú únosnosť panela.

Pozor na podporové oblasti. Pri nosných stenách je panel mimoriadne citlivý na šmykovú únosnosť. Poloha otvorov sa preto musí určiť presne podľa kladačského plánu a technického rezu konkrétneho profilu panela — nie podľa odhadu ani skúšobného vrtu.

Stop-pravidlo: Ak pri vŕtaní vrták narazí na oceľ, vŕtanie sa musí okamžite prerušiť a zásah konzultovať so statikom. Oceľ sa nereže, neprevŕtava ani sa otvor neposúva naslepo.

Aké veľké otvory sú možné

Veľkosť otvoru sa neposudzuje iba podľa priemeru. Dôležitá je jeho poloha, počet otvorov, vzdialenosť od podpory, dĺžka v pozdĺžnom smere a vplyv na výstuž a zaťaženie panela.

Malé otvory (bez statického posúdenia)

Za malé sa považujú otvory, ktoré neznížia únosnosť panela o viac ako 15 % a nezasiahnu nosné stojiny ani predpínacie laná. V systémoch, kde to výrobca povoľuje — pri SPIROLL ide o otvory do priemeru 400 mm — ich možno zhotoviť na stavbe bez osobitného statického posúdenia.

Veľké otvory (vyžadujú statické posúdenie)

Ak otvor zníži únosnosť o viac ako 15 %, vyžaduje sa prepočet statika. Bez detailného výpočtu sa uvádzajú tieto orientačné limity dĺžky otvoru v pozdĺžnom smere:

Poloha otvoru	Orientačný limit
Podporová oblasť, panely do 4 m	max. 0,5 m
Podporová oblasť, panely nad 4 m	max. 1/8 dĺžky panela, najviac 1 m
Pole (stredná časť rozpätia)	max. 1/4 dĺžky panela

Tieto hodnoty nenahrádzajú statický návrh. Platia iba v kontexte konkrétneho systému a technickej dokumentácie. Pri viacerých otvoroch sa ich účinky posudzujú spoločne.

Otvor cez celú šírku panela

Komín, schodisko alebo šachta často vyžadujú otvor, ktorý zasiahne celú šírku jedného panela — typicky 1,2 m. Takýto detail sa nerieši dodatočným vyrezaním.

Riešením je vynechanie celého panela a osadenie oceľovej výmeny. Výmena sa zavesí na dva susedné, neoslabené panely a prenesie zaťaženie zo skráteného panela. Detail musí byť zakreslený v projekte a schválený statikom.

Všetky výmeny a skrátené panely je najbezpečnejšie zadať priamo do výroby. Ak otvor potrebujete, oznámte ho ešte pred výrobou panelov.

Kotvenie podhľadov, rekuperácie a inštalácií

Závesy sadrokartónového podhľadu, rozvody rekuperácie a ľahšie inštalácie sa kotvia do spodného líca stropu v osiach dutín.

Postup:

1. Podľa technického rezu alebo kladačského plánu určíte os dutiny a overíte, že kotvenie nebude v stojine.
2. Otvor vyvŕtate diamantovým nástrojom v schválenom priemere a hĺbke.
3. Osadíte špeciálnu kovovú hmoždinku do betónu alebo stropnú kotvu.
4. Do kotvy vložíte kotviaci hrot alebo klincovú kotvu podľa systému.
5. Pri viacerých závesoch dodržíte rozostupy a zaťaženie určené projektom alebo dodávateľom podhľadu.

Pre SDK rošty a bežné rozvody vzduchotechniky postačujú štandardné systémové stropné kotvy v osiach dutín.

Pre ťažké technologické zariadenia — masívne rekuperačné jednotky, klimatizáciu či technológie — musí byť kotvenie dimenzované projektantom podľa skutočnej hmotnosti a dynamického zaťaženia. Odporúčanie typu „rozložte hmotnosť do viacerých dutín” tu nestačí.

---

Pri dutinových paneloch rozhoduje presná poloha, nie odhad podľa oka. Ak pripravujete prestup, podhľad alebo rekuperáciu, pošlite nám označenie panela, výkres a účel otvoru. Pomôžeme vám overiť technické podklady a odporučíme, kedy je potrebné statické posúdenie.
