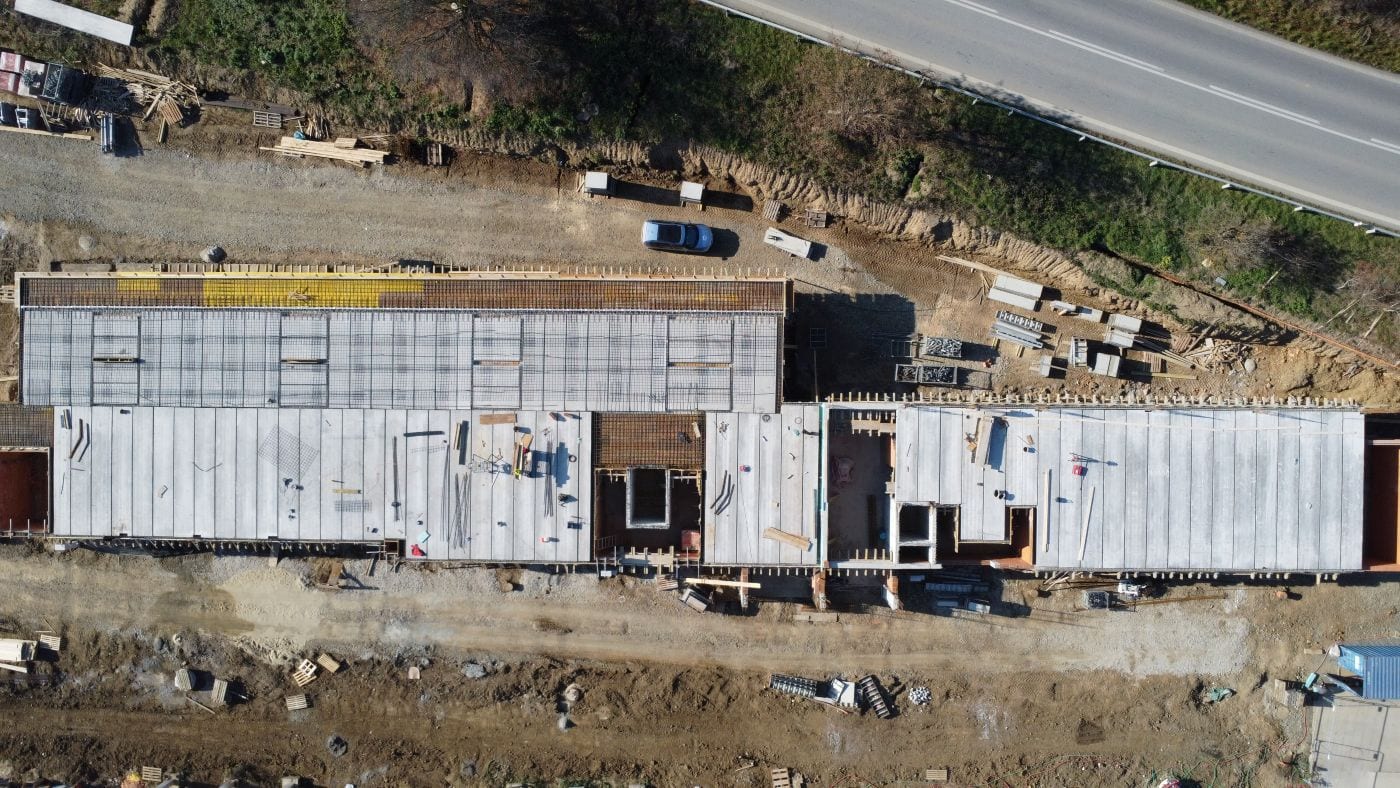

Aké sú maximálne rozpätia predpätých panelov? Technický prehľad pre projektantov a statikov

Pri návrhu moderných stavieb, či už ide o rezidenčné objekty s otvorenými dispozíciami alebo rozsiahle priemyselné haly, je otázka voľného rozponu kľúčová. Predpäté stropné panely (Spiroll) predstavujú špičku v efektivite horizontálnych nosných konštrukcií. V PREFA Michalovce vyrábame prvky, ktoré bezpečne posúvajú hranice možností bežného železobetónu.

V tomto technickom prehľade sa detailne pozrieme na limity rozponov, vzťah medzi hrúbkou panelu a jeho únosnosťou, a na kritické faktory, ktoré definujú výsledný statický návrh stropnej tabule.

Prečo predpätie prekonáva klasické monolitické stropy?

Hlavným limitom klasického železobetónového monolitického stropu je jeho vlastná tiaž. Pri väčších rozpätiach monolit doslova "nesie sám seba" a na úžitkové zaťaženie ostáva len minimálna rezerva.

Predpäté panely tento problém riešia elegantne: využívajú vysokopevnostné oceľové laná, ktoré do betónového prierezu vnášajú silnú tlakovú predpätosť. Táto sila eliminuje ťahové napätia vznikajúce od vlastnej tiaže a prevádzkového zaťaženia. Vďaka tomu získavate tri zásadné výhody:

• Subtílnejšie konštrukcie: Menšia hrúbka stropu pri zachovaní vysokej únosnosti.
• Extrémne rozpätia: Výrazne väčšie voľné rozpony bez potreby hustej siete vnútorných podpier alebo masívnych prievlakov.
• Efektívny priehyb: Aktívne predpätie dramaticky minimalizuje deformácie (priehyb) konštrukcie v čase.

Vzťah medzi hrúbkou panelu a maximálnym rozponom

Maximálne rozpätie nie je pevne dané číslo – je to vždy funkcia hrúbky panelu a charakteristického plošného zaťaženia. V našom výrobnom závode v Michalovciach produkujeme najžiadanejšie hrúbky pre rôzne segmenty výstavby. Tu je orientačný prehľad:

6 kľúčových faktorov, ktoré ovplyvňujú statický návrh stropu

Návrh panelov len ako "obyčajnej náhrady monolitu" je nesprávny prístup. Skutočná sila prefabrikácie je v špecifickej statickej filozofii. Čo musí projektant zohľadniť?

1. Štíhlosť konštrukcie a miera vystuženia

Základným východiskom je pomer rozpätia k hrúbke panelu (štíhlosť). Ak to podmienky stavby dovoľujú, je staticky aj ekonomicky výhodnejšie použiť menej vystužený panel s väčšou hrúbkou, než tenší panel "natlačený" maximálnym počtom lán. Vyrábame rôzne stupne vystuženia pre rovnakú hrúbku (napr. SP200 0/5, SP200 0/7), čo umožňuje statikovi dokonale optimalizovať návrh pre MSÚ (únosnosť) aj MSP (priehyb a trhliny).

2. Otvory a inštalačné prestupy

Otvory prerušujú betónový prierez a často aj predpínacie laná.

• Malé prestupy: Je možné vŕtať priamo do dutín bez statického posúdenia, pokiaľ nezasiahnu nosné rebrá (stojiny) a laná.
• Veľké otvory: Ak otvor znižuje únosnosť o viac ako 15 % alebo pretína laná, vyžaduje prepočet.
• Výmeny: Otvory širšie ako samotný panel (zvyčajne nad 1,2 m) riešime vynechaním panelu a vložením oceľovej výmeny, ktorá roznesie zaťaženie na susedné panely.

3. Vzopätie (Nadvýšenie) panelov

Na rozdiel od monolitu majú predpäté panely prirodzené vzopätie smerom nahor (vplyvom predpínacej sily lán). Treba počítať s tým, že susedné panely s rôznym vystužením alebo dĺžkou môžu mať po uložení rozdielne vzopätie. Tento jav je úplne normálny a koriguje sa pri montáži alebo následnou vyrovnávacou vrstvou (poterom).

4. Spôsob uloženia a podopretia

Korektný prenos síl do zvislých konštrukcií vyžaduje dodržanie technologických pravidiel:

• Dĺžka uloženia: Štandardné uloženie na železobetón či oceľ je min. 100 mm (resp. L/100). Pri uložení na murivo s nižšou pevnosťou odporúčame až 150 mm.
• Lôžko: Panely sa ukladajú na vyrovnaný podklad do lôžka z cementovej malty (hr. cca 10 mm) alebo na certifikované gumové neoprénové pásy, čím sa predíde lokálnemu drveniu betónových hrán.

5. Spolupôsobenie a tuhá doska (Diafragma)

Aby strop fungoval ako tuhá doska a prenášal vodorovné sily (vietor, seizmicita), musia byť všetky škáry medzi panelmi zaliate predpísaným betónom (min. C20/25, max. frakcia kameniva 8 mm). Nevyhnutné je tiež prepojenie panelov so stužujúcim vencom pomocou zálievkovej výstuže. Pri extrémnych seizmických požiadavkách statik navrhuje spriahajúcu nadbetonávku so sieťovinou.

6. Požiarna odolnosť a logistika

Dutinové panely štandardne dosahujú požiarnu odolnosť (REI) 45 až 60 minút. Ak projekt vyžaduje napríklad 90 minút, je nutné zväčšiť krytie výstuže (čo zníži statickú nosnosť), alebo situáciu vyriešiť požiarnym podhľadom. Statik tiež nesmie zabudnúť na montážne štádiá – panely sú počas dopravy a zdvíhania žeriavom namáhané dynamickými účinkami, na ktoré musia byť vopred nadimenzované.

Technická podpora pre projektantov od PREFA Michalovce

Zatiaľ čo monolitické konštrukcie fungujú ako jeden tuhý 3D celok, predpäté panely ponúkajú neporovnateľne lepšiu logistiku, rýchlosť výstavby a minimalizáciu mokrých procesov.

V PREFA Michalovce chápeme špecifiká návrhu prefabrikovaných konštrukcií. Architektom a statikom preto poskytujeme plnú inžiniersku súčinnosť:

• Kladacie plány: Vypracujeme a optimalizujeme delenie panelov pre váš pôdorys.
• Technické listy a softvér: Poskytneme presné tabuľky únosnosti a schémy vystuženia.
• Odborné konzultácie: Pomôžeme s detailmi uloženia, výmenami a riešením netypických stykov.

Pracujete aktuálne na projekte, kde zvažujete využitie stropných panelov? Kontaktujte naše technické oddelenie a spoločne nájdeme to najefektívnejšie riešenie pre vašu stavbu.
