Konštrukčné riešenie stropu

Uloženie stropných panelov, zálievka pozdĺžnych škár a stužujúci veniec spoja jednotlivé panely do jedného tuhého stropu.

01Stropný panel

Panel je betónová doska s pozdĺžnymi dutinami. V rebrách medzi dutinami sú predpínacie laná, v spodnej časti a podľa statického návrhu aj v hornej. Laná sa napnú pred betonážou a po vytvrdnutí betónu sa uvoľnia. Spodná časť panelu tak zostane stlačená a tento tlak pôsobí proti ťahu od zaťaženia. Dutiny znižujú vlastnú hmotnosť panelu.

Vyrábame tri výšky: SP200, SP265 a SP320. Typ panelu a obsadenie lán určí statický návrh podľa rozpätia a zaťaženia.

Vzopätie

Tlak od spodných lán panel mierne vyklenie nahor. Vzopätie závisí najmä od obsadenia lán, dĺžky panelu, jeho veku a spôsobu skladovania. Presne sa určiť nedá, preto sa susedné panely môžu vo vzopätí o niečo líšiť. Vypočítané vzopätie a priehyb podľa dĺžky panelu sú v tabuľkách únosností SP200, SP265 a SP320.

02Uloženie panelov

Panel leží koncami na nosnej stene, prievlaku alebo nosníku. Cez túto plochu ide do konštrukcie celé jeho zaťaženie, preto musí byť rovná, vodorovná a únosná.

Dĺžka uloženia

Potrebnú dĺžku uloženia určí statický výpočet podľa STN EN 1992-1-1 (čl. 10.9.5). Závisí od reakcie panelu, únosnosti podpory a od výrobných a montážnych odchýlok. Bežne sa panely ukladajú najmenej 100 mm, na menej únosnom murive až 150 mm, a s uložením 100 mm počítajú aj tabuľky únosností. Kratšie uloženie je možné, ak ho overí statický výpočet.

Lôžko

Na nerovný podklad sa panel neukladá nasucho. Nerovnosť spôsobí bodový tlak a trhliny pri uložení. Bežne sa panel ukladá na pásy EPDM s únosnosťou do 10 MPa, s rozmermi 1000 × 70 × 10 mm. Použiť sa dá aj cementová malta M10 hrubá najmenej 10 mm, nanesená na navlhčený podklad, alebo plastové podložky hrubé 1–10 mm pod rebrami panelu. Nasucho sa panel ukladá iba na podpory so zaručenou rovinnosťou, napríklad na presné prefabrikované prvky.

Murované steny

Ak sa panely ukladajú na železobetónový veniec, musí byť z betónu aspoň C16/20 a vysoký najmenej 130 mm. Priamo na murivo sa panely ukladajú iba pri murive pevnosti najmenej P10, a to na vyrovnávaciu vrstvu betónu aspoň C16/20 hrubú 10–50 mm.

Prievlaky, steny a oceľové nosníky

Na železobetónové prievlaky a steny, monolitické aj prefabrikované, sa panely ukladajú rovnako ako na veniec. Uloženie na oceľové nosníky má vlastné detaily, napríklad podložky a zaistenie proti posunu, a rieši ho projekt.

Bočné uloženie

Panel nesie iba v smere svojej dĺžky. Pozdĺžnu hranu možno uložiť na stenu alebo prievlak iba vtedy, keď s tým počíta statický návrh. Inak sa medzi pozdĺžnou hranou a stenou nechá škára, ktorá sa zaleje spolu s ostatnými škárami (detail 5).

Detaily uloženia

Uloženie na obvodové a vnútorné murované steny: na stužujúci veniec, na roznášaciu vrstvu, z oboch strán spoločnej steny a pri pozdĺžnej hrane panelu. Výstuž venca a škár na výkresoch je schematická, jej priemer a dĺžky určí statik.

PDFDetaily uloženia stropných panelov (otvorí sa v novej karte)3,7 MB
  1. Detail 1: Obvodová stena – veniec, vencovka zvonka

    Rez: Obvodová stena – veniec, vencovka zvonka
    Rez
    3D pohľad: Obvodová stena – veniec, vencovka zvonka
    3D pohľad
  2. Detail 2: Obvodová stena – veniec, vencovky z oboch strán

    Rez: Obvodová stena – veniec, vencovky z oboch strán
    Rez
    3D pohľad: Obvodová stena – veniec, vencovky z oboch strán
    3D pohľad
  3. Detail 3: Obvodová stena – veniec v úrovni stropu a pod úrovňou stropu

    Rez: Obvodová stena – veniec v úrovni stropu a pod úrovňou stropu
    Rez
    3D pohľad: Obvodová stena – veniec v úrovni stropu a pod úrovňou stropu
    3D pohľad
  4. Detail 4: Vnútorná stena – panely z oboch strán, veniec v úrovni stropu, spojené háky, roznášacia vrstva

    Rez: Vnútorná stena – panely z oboch strán, veniec v úrovni stropu, spojené háky, roznášacia vrstva
    Rez
    3D pohľad: Vnútorná stena – panely z oboch strán, veniec v úrovni stropu, spojené háky, roznášacia vrstva
    3D pohľad
  5. Detail 5: Obvodová stena – pozdĺžna hrana panelu

    Rez: Obvodová stena – pozdĺžna hrana panelu
    Rez
    3D pohľad: Obvodová stena – pozdĺžna hrana panelu
    3D pohľad
  6. Detail 6: Vnútorná (spoločná) stena – panely z oboch strán, veniec v úrovni stropu

    Rez: Vnútorná (spoločná) stena – panely z oboch strán, veniec v úrovni stropu
    Rez
    3D pohľad: Vnútorná (spoločná) stena – panely z oboch strán, veniec v úrovni stropu
    3D pohľad
  7. Detail 7: Vnútorná stena – koniec panelu z jednej strany, pozdĺžna hrana z druhej

    Rez: Vnútorná stena – koniec panelu z jednej strany, pozdĺžna hrana z druhej
    Rez
    3D pohľad: Vnútorná stena – koniec panelu z jednej strany, pozdĺžna hrana z druhej
    3D pohľad

03Pozdĺžne škáry

Boky panelov sú profilované. Dva susedné panely tak medzi sebou vytvoria škáru, ktorá sa zaleje betónom. Bez zálievky pracuje každý panel sám ako nosník. So zálievkou pôsobia panely spolu: zaťaženie z jedného panelu sa čiastočne roznesie do susedných a strop prenesie aj vodorovné sily do stužujúcich stien.

Príprava škár

  • Škáry vyčistite od polystyrénu, dreva a sutiny. Nečistoty z povrchu panelov do škár nezametajte.
  • Ak statický návrh predpisuje výstuž škár, vložte ju a zakotvite do venca.
  • Rozvody, ktoré majú ísť škárami alebo dutinami, uložte ešte pred betonážou.
  • Boky panelov v škáre pred betonážou navlhčite, aby panel neodsal vodu zo zálievky.

Zálievka

Na zálievku sa používa betón aspoň C20/25 mäkkej konzistencie s kamenivom do 8 mm, aby vyplnil celý profil škáry. Škára musí byť plná po celej dĺžke a výške. Betón sa vlieva z posuvného žľabu. Po krátkych úsekoch sa betón čiastočne zhutní dusaním doskou hrubou najviac 20 mm. Ak je v škáre výstuž, jeden pracovník pritom kontroluje jej výšku. V horúčave a vetre chráňte čerstvú zálievku pred vyschnutím vlhčením, zakrytím fóliou alebo nástrekom proti odparovaniu.

Výstuž v škárach

Či strop potrebuje výstuž v škárach, vyjde zo statického výpočtu. Prúty sa vyvedú do venca a tam sa zakotvia, takže stropná tabuľa je zopnutá so stavbou. Priemer prútov, ich dĺžku a kotvenie určí statik.

Detaily škár

Pozdĺžna škára so zálievkou a dobetonávky medzi panelmi. Šírku dobetonávky a jej výstuž určí statik.

  1. Detail 1: Pozdĺžna škára – zálievka so zálievkovou výstužou

    Rez: Pozdĺžna škára – zálievka so zálievkovou výstužou
  2. Detail 2: Dobetonávka 150–300 mm medzi panelmi s výstužou

    Rez: Dobetonávka 150–300 mm medzi panelmi s výstužou
  3. Detail 3: Dobetonávka 50–150 mm pri pozdĺžne rezanom paneli

    Rez: Dobetonávka 50–150 mm pri pozdĺžne rezanom paneli

Pozdĺžne rezané panely

Keď šírka stropu nevychádza na celé panely, jeden panel pozdĺžne zrežeme. Rez vedie dutinou, preto sa šírka mení po jednej dutine. Rezaná hrana nemá profil škáry, škára pri nej sa dobetónuje (detail 3).

Šírky pozdĺžne rezaných panelov
TypRezaný panel [mm]Celý panel [mm]
SP200310, 500, 690, 880, 10701190
SP265370, 595, 820, 10451190
SP320370, 595, 820, 10451190
  1. SP200

    Rez: SP200
  2. SP265

    Rez: SP265
  3. SP320

    Rez: SP320

04Stužujúci veniec

Stužujúci veniec je železobetónový pás po obvode stropu a nad vnútornými nosnými stenami. Zviaže steny v úrovni stropu, drží panely pohromade a prenáša vodorovné sily, napríklad od vetra, zo stropu do stužujúcich stien.

Betonáž venca

Veniec sa betónuje z betónu aspoň C16/20 a je vysoký najmenej 130 mm. Do čiel panelov sa predtým vložia zátky, aby betón z venca nezatekal do dutín. Zátky dodávame spolu s panelmi.

Napojenie na panely a steny

Ak sú v škárach prúty, kotvia sa do venca. Výstuž venca a jeho spojenie s panelmi a stenami určí statický návrh.

Veniec na obvodovej a vnútornej stene ukazujú detaily uloženia.

05Otvory a prestupy

Otvory treba vyriešiť ešte pred výrobou. Únosnosť panelu dávajú predpínacie laná a rebrá medzi dutinami. Otvor, ktorý ich preruší, únosnosť zníži.

Malé prestupy

Prestupy pre rozvody sa robia v mieste dutín, mimo rebier a lán. Na stavbe iba vŕtaním alebo rezaním diamantovým nástrojom, nikdy sa nesekajú ani neprerážajú.

Veľké otvory

Otvor, ktorý zasiahne rebrá alebo laná, potrebuje statické posúdenie. Otvor cez celú šírku panelu, napríklad pre komín, schodisko alebo inštalačnú šachtu, sa rieši oceľovou výmenou. Panel sa v mieste otvoru skráti a výmena prenesie jeho zaťaženie na susedné panely.

Dodatočné vŕtanie

Kde sa do panelu smie vŕtať, ukazujú výkresy vŕtacích zón. Mimo nich nevŕtajte ani nerežte bez súhlasu statika a výrobcu. Kotvy a hmoždinky sa vŕtajú iba v osi dutín.

Otvory v kladacom pláne

Otvory a prestupy zakreslíme do kladacieho plánu podľa projektu. Stavbu nezameriavame, preto ich polohu a rozmery pred odsúhlasením plánu skontrolujte. Čo pripravíme už pri výrobe a čo sa urobí na stavbe, dohodneme pri konkrétnom projekte.

Úpravy panelov

Model stropu s očíslovanými úpravami panelov 1–7
Model stropu s úpravami panelov 1–7.
  1. Detail 1: Pozdĺžne rezaný panel

    Pohľad: Pozdĺžne rezaný panel
  2. Detail 2: Háky

    Pohľad: Háky
  3. Detail 3: Výrez

    Pohľad: Výrez
  4. Detail 4: Vývrt

    Pohľad: Vývrt
  5. Detail 5: Oceľová výmena

    Pohľad: Oceľová výmena
  6. Detail 6: Výrez po spodnú dosku

    Pohľad: Výrez po spodnú dosku
  7. Detail 7: Uchytenie balkóna

    Pohľad: Uchytenie balkóna

Oceľová výmena

Oceľová výmena nesie skrátený panel pri otvore a opiera sa o susedné panely. Je obojstranná alebo jednostranná. Montuje sa spolu s panelmi: najprv sa uložia panely po stranách otvoru, potom výmena a nakoniec skrátený panel.

Oceľová výmena osadená v otvore medzi stropnými panelmi
Oceľová výmena v otvore stropu.

06Kompletizácia stropnej konštrukcie

Ak je strop viac ako 1,5 m nad nižšou úrovňou, okraje stropu a otvory sa zabezpečia zábradlím hneď po uložení prvých panelov.

Bežné poradie prác na stavbe:

  1. Prevzatie podpôr

    Vedúci montáže s objednávateľom skontroluje hlavné rozmery stavby podľa projektu, výšku a rovinnosť podpôr, polohu a dĺžku kotevnej výstuže vencov. Odchýlky zapíše do montážneho denníka.

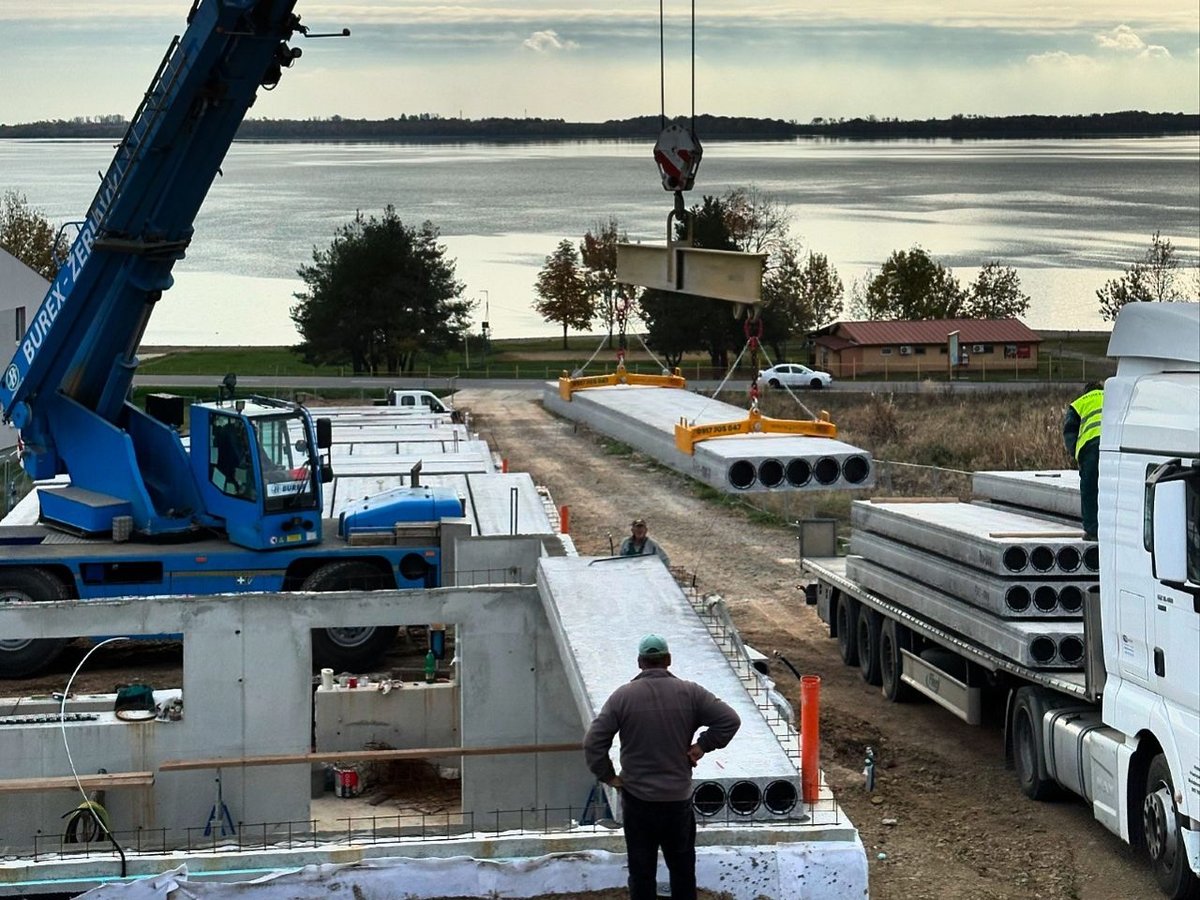

  2. Uloženie panelov

    Podľa kladacieho plánu, na pásy EPDM, do maltového lôžka alebo na pripravené podložky. Prvý panel každého úseku ukladajú dvaja montážnici z rebríkov, ďalšie panely z už uložených panelov.

  3. Kontrola polohy

    Kým panel visí na žeriave: vodorovne, zvislo a voči susednému panelu. Polohu sa dá upraviť páčidlom, opatrne, aby sa nepoškodili hrany.

  4. Debnenie a výstuž

    Debnenie venca, zátky do dutín, výstuž venca a podľa statického návrhu aj výstuž v škárach. Všetko sa pripraví ešte pred betonážou.

  5. Betonáž škár a venca

    Vyčistené a navlhčené škáry aj veniec sa betónujú spolu, betónom aspoň C20/25 s kamenivom do 8 mm. Zálievka musí byť hotová skôr, než sa strop zaťaží.

  6. Technologická prestávka

    Strop možno zaťažiť, napríklad skladbou podlahy alebo stavebným materiálom, až keď zálievka dosiahne aspoň 70 % pevnosti. V bežných podmienkach sú to 3–4 dni.

  7. Ďalšie práce podľa projektu

    Napríklad nadbetónovka, ak je navrhnutá.

Práce v zime

Miesto montáže a príjazd musia byť bez snehu a námrazy. Pri teplotách pod +5 °C musí byť betón zálievky navrhnutý na nízke teploty, inak sa zalievanie škár odloží. Viazacie prostriedky sa v zime denne kontrolujú a čistia od ľadu, pod −10 °C majú nižšiu nosnosť. Montáž sa preruší pri vetre nad 10 m/s a pri zlej viditeľnosti, teda v hmle, hustom daždi alebo snežení.

Voda v dutinách

Ak na uložené panely pršalo alebo snežilo skôr, než bola hotová strecha, v dutinách môže stáť voda. Ak presakuje na podhľad, panely sa pred dokončovacími prácami zospodu navŕtajú v osi dutín, aby voda vytiekla, a otvory sa potom zatmelia.

Podhľad

Škáry na podhľade sa podľa požadovaného vzhľadu nechajú viditeľné, vyplnia sa pružným tmelom pod náter alebo sa prekryjú pružnou výplňou so sklotextilnou sieťkou pod omietku. Podklad musí byť suchý, s vlhkosťou najviac 8 %. Pred tmelením sa do škáry vloží tesniaci povrázok a boky škáry sa napenetrujú. Pri príprave pod omietku sa penetrácia nanáša s presahom 5–10 cm cez škáru. Omietka hrubšia ako 15 mm sa vystuží sieťkou.

Konzultácia k projektu

S technickými otázkami k projektu nám zavolajte alebo napíšte. Typ panelov, uloženie a detaily posúdime aj pri príprave ponuky a kladacieho plánu.
